Kondensator: Die zentrale Wärmeabfuhrkomponente aller Kühl- und HVAC-Systeme

Jedes funktionierende Kühlsystem – von Haushaltsklimaanlagen und begehbaren Kühlräumen bis hin zu großen Industriekühlern und Lebensmittelkühlkettenanlagen – basiert auf einem unersetzlichen Teil: dem Kondensator. Er wird oft als „Wärmeauslass“ von Kühlgeräten bezeichnet und bestimmt direkt die Energieeffizienz, den stabilen Betrieb und die Lebensdauer des Systems.

Wenn Sie Kühllagertechniker, HVAC-Auftragnehmer, Käufer von Kühlgeräten oder Fabrikbesitzer sind, wird dieser vollständige Leitfaden die Grundlagen von Kondensatoren aufschlüsseln, gängige Modelle klassifizieren, ihre Vorteile vergleichen und sie mit verschiedenen Projektszenarien vergleichen, um Ihnen bei der Auswahl des optimalen Kondensators für Ihr Unternehmen zu helfen.

1. Was ist ein Kondensator und seine Kernfunktion?

A Kondensator ist ein professioneller Wärmetauscher, der entwickelt wurde, um Wärme aus Hochdruck- und Hochtemperatur-Kältemitteldampf zu entfernen und den Dampf wieder in flüssiges Kältemittel umzuwandeln, wodurch der gesamte Dampfkompressions-Kühlzyklus abgeschlossen wird.

Drei wichtige Arbeitsschritte in einem Kondensator

1. Enthitzung: Der aus dem Kompressor austretende überhitzte heiße Kältemitteldampf verliert zunächst überschüssige fühlbare Wärme und sinkt auf die Sättigungstemperatur.
2. Kondensation (Kernprozess): Der gesättigte Dampf gibt enorme latente Wärme an Kühlmedien (Luft oder Wasser) ab und wechselt die Phase von Gas zu Flüssigkeit.
3. Unterkühlung: Flüssiges Kältemittel wird weiter unter die Sättigungstemperatur abgekühlt, wodurch Flash-Gas vermieden und die Gesamtkühlkapazität erhöht wird.

Warum Kondensatoren unverzichtbar sind

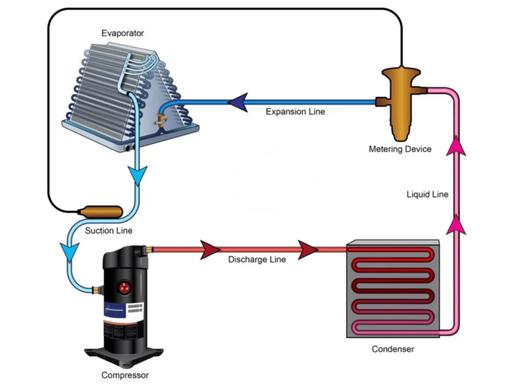

Der Verdampfer nimmt Wärme aus Kühlräumen oder Innenräumen auf, während der Kondensator die gesamte aufgenommene Wärme an die Außenumgebung abgibt. Ohne eine wirksame Wärmeabfuhr steigt der Kältemitteldruck stark an, die Kompressoren überhitzen und brennen durch und das gesamte Kühlsystem funktioniert nicht mehr. Einfach ausgedrückt: kein qualifizierter Kondensator = keine stabile Kühlung.

2. 3 Haupttypen von Kühlkondensatoren (Vor- und Nachteile und anwendbare Szenarien)

Kondensatoren werden nach Kühlmedium kategorisiert. Die drei am häufigsten verwendeten Modelle sind luftgekühlte, wassergekühlte und Verdunstungskondensatoren.

2.1 Luftgekühlter Kondensator

Arbeitslogik

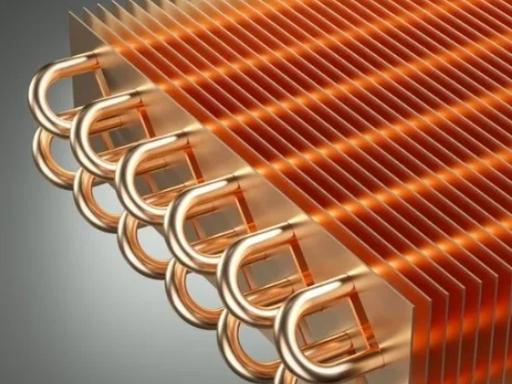

Hochgeschwindigkeits-Axialventilatoren blasen Umgebungsluft über gerippte Kupfer-Aluminium-Spulen; Luft absorbiert Wärme vom Kältemittel, um die Kondensation abzuschließen.

Vorteile

• Keine Wasserleitung, Kühlturm oder Wasserpumpe erforderlich; niedrige Installationskosten
• Einfache Struktur, geringer täglicher Wartungsaufwand, keine Skalierungsprobleme
• Perfekt für wasserarme Gebiete, mobile Kühleinheiten und kleine Kühlräume

Nachteile

• Wärmeübertragungseffizienz geringer als bei wassergekühlten Modellen
• Bei extrem hohen Umgebungstemperaturen (über 35 °C) sinkt die Leistung drastisch.

Typische Anwendungen

Kleine und mittlere begehbare Kühl-/Gefrierschränke, Supermarktvitrinen, Split-Klimaanlagen für Privat- und Gewerbebereiche, HVAC-Geräte auf dem Dach, Kühlcontainer

2.2 Wassergekühlter Kondensator

Arbeitslogik

Kühlwasser zirkuliert durch Rohrbündel- oder Doppelrohrkonstruktionen; Wasser transportiert die Wärme des Kältemittels ab und fließt zu den Kühltürmen, wo es die Kühlung wiederverwendet.

Vorteile

• Überlegene Wärmeaustauschleistung, stabil niedrige Kondensationstemperatur
• Hoher COP (Energieeffizienz), kompakte Stellfläche, geringe Laufgeräusche
• Stabile Leistung auch in heißen Sommerklimazonen

Nachteile

• Komplettes Wasserkreislaufsystem (Turm, Pumpe, Rohrleitung) erforderlich, höhere Vorabinvestitionen
• Regelmäßige Wasseraufbereitung zur Verhinderung von Rohrablagerungen und Korrosion

Typische Anwendungen

Große Industriekühler, zentrale Klimaanlagen, mittlere und große Kühllager, chemische Prozesskühlung

2.3 Verdunstungskondensator

Arbeitslogik

Kombiniert Luft- und Wasserkühlung: Wassersprays bilden einen dünnen Film auf Spulenoberflächen; Durch die Wasserverdunstung wird enorme Wärme absorbiert und Ventilatoren geben feuchte, heiße Luft ab.

Vorteile

• Nahe der Feuchtkugel-Kondensationstemperatur, höchste Energieeinsparung
• Der Wasserverbrauch beträgt nur 10–20 % im Vergleich zu herkömmlichen wassergekühlten Systemen
• Kleinere Grundfläche als passende wassergekühlte Kühlturmsätze

Nachteile

• Höherer Stückpreis; benötigt in kalten Winterregionen eine Frostschutzbehandlung
• Sprühleitungen müssen regelmäßig gereinigt werden, um Kalkablagerungen zu verhindern

Typische Anwendungen

Große Kühlketten für Tiefkühlkost, industrielle Ammoniak-Kühlsysteme, Fleischverarbeitungsbetriebe, große logistische Kühllager

3. Breite industrielle und kommerzielle Anwendungen von Kondensatoren

Kondensatoren sind nicht auf HVAC und Kühllager beschränkt; Sie bedienen Dutzende Branchen mit strengen Kühlanforderungen:

1. Kühlkette und Lebensmittelindustrie: Begehbare Gefrierschränke, Schockfroster, Kühllager für Meeresfrüchte, Kühlung von Milchprodukten, Lagerung von Obst und Gemüse
2. Kommerzielle HLK-Anlagen: Zentrale Klimaanlage in Einkaufszentren, Kühlsysteme für Bürogebäude, Kühlsysteme für Hotels
3. Industrielle Fertigung: Pharmazeutische Werkstätten mit konstanter Temperatur, Rückgewinnung chemischer Lösungsmittel, Kühlung von Kunststoffspritzgussteilen, Temperaturkontrolle bei der Batterieproduktion
4. Sonderszenarien: Containerkühlanlagen, Transportkühlung, Abwärmerückgewinnungsanlagen

4. So wählen Sie den richtigen Kondensator für Ihr Projekt aus

Befolgen Sie diese 5 Kernkriterien, um nicht übereinstimmende Geräte und zusätzliche Betriebskosten zu vermeiden:

1. Lokales Klima und WasserressourcenTrockene, wasserarme Regionen: Wählen Sie luftgekühlte Kondensatoren; Städte mit ausreichend Wasser und Hochtemperatursommern: wassergekühlte oder verdunstende Städte.
2. KühlsystemkapazitätGeringe Kühllast (<25 kW): luftgekühlt; mittlere bis große Last (>50 kW): wassergekühlte oder Verdunstungskondensatoren.
3. Beschränkung des InstallationsraumsBegrenzter Platz im Freien: Verdunstungskondensator (integriertes Design spart Turmfläche); Dachinstallation ohne Wasserversorgung: luftgekühltes Gerät.
4. Budget und langfristige EnergiekostenGeringes Anfangsbudget, geringe tägliche Betriebsstunden: luftgekühlt; Lange Kühllagerung rund um die Uhr: Verdunstungskondensator senkt die Stromkosten erheblich.
5. KältemittelanpassungKompatibel mit den Kältemitteln R404A, R22, R134a, CO2 und Ammoniak; Kundenspezifische Spulenmaterialien (Edelstahl für korrosive Arbeitsbedingungen) verfügbar.

5. Tägliche Wartungstipps zur Verlängerung der Lebensdauer des Kondensators

Ein gut gewarteter Kondensator kann 8–12 Jahre halten, während bei vernachlässigten Geräten innerhalb von 3 Jahren häufig Ausfälle auftreten:

1. Luftgekühlter Kondensator: Reinigen Sie den Lamellenspulenstaub alle 1–3 Monate, um blockierten Luftstrom und hohen Kopfdruck zu vermeiden.
2. Wassergekühlter Verdunstungskondensator: Testen Sie die Wasserqualität monatlich, fügen Sie Kalkschutzmittel hinzu und spülen Sie die Rohrleitungen vierteljährlich.
3. Überprüfen Sie regelmäßig die Vibrationen, Geräusche und den Betriebsstrom des Lüftermotors. Ersetzen Sie alternde Lüfterlager rechtzeitig.
4. Überprüfen Sie die Heizspule auf Korrosion oder Undichtigkeiten. Tragen Sie einen Rostschutzanstrich für Außengeräte in Küstengebieten mit Salznebel auf.
5. Beseitigen Sie umliegende Hindernisse, um eine reibungslose Luftzirkulation und vollständige Wärmeableitung zu gewährleisten.

6. Häufig gestellte Fragen (FAQ) – Suchbegriffe mit hoher Suchabsicht

F1: Was ist der Unterschied zwischen einem Kondensator und einem Verdampfer?

Der Kondensator gibt Wärme aus dem System ab; Der Verdampfer absorbiert die Wärme in kalten Räumen. Es handelt sich um zwei aufeinander abgestimmte Wärmetauscher, die den kompletten Kühlkreislauf bilden.

F2: Warum zeigt mein Kondensator einen hohen Druck an?

Hauptursachen: verschmutzte Spule, die die Wärmeableitung blockiert, unzureichender Lüfterluftstrom, zu viel Kältemittel, schlechte Belüftung um das Gerät herum oder defekter Kühlturm bei wassergekühlten Modellen.

F3: Wie hoch ist die normale Lebensdauer eines Kühlkondensators?

Luftgekühlte Standardmodelle aus Kupfer-Aluminium: 8–10 Jahre; Verdunstungs-/wassergekühlte Kondensatoren aus Edelstahl: bis zu 12–15 Jahre bei regelmäßiger Wartung.

F4: Können Verdunstungskondensatoren im kalten Winter funktionieren?

Ja, aber elektrische Heizmodule und Ablassventile müssen mit Frostschutz ausgestattet sein, um zu verhindern, dass Spritzwasserleitungen bei Minustemperaturen reißen.

F5: Unterstützen Sie maßgeschneiderte Kondensatoren für spezielle Kältemittel wie CO2?

Die meisten professionellen Hersteller bieten maßgeschneiderte adiabatische Kondensatoren und Gaskühler an, die auf transkritische CO2-Kühlsysteme zugeschnitten sind.

Schlussabsatz

Ein hochwertiger, richtig abgestimmter Kondensator ist das Herzstück der Kühlgeräte und senkt langfristig Ihre Stromkosten erheblich und verringert die Ausfallzeiten bei Geräteausfällen.
